Централізоване сховище відпрацьованих джерел іонізуючого випромінювання
З метою вирішення проблем неналежного зберігання відпрацьованих джерел іонізуючого випромінювання (ВДІВ) на підприємствах «Об’єднання «Радон», яке не відповідає кращій міжнародній практиці, та переходу на їх централізоване тривале зберігання, було прийняте рішення щодо будівництва централізованого сховища відпрацьованих джерел іонізуючого випромінювання (ЦСВДІВ).
ЦСВДІВ було побудоване в зоні відчуження на майданчику «Вектор» за рахунок міжнародної технічної допомоги, наданої Міністерством енергетики та зміни клімату Великої Британії та Північної Ірландії, а також Європейської комісії.
ЦСДВІД призначене для прийому, характеризації, сортування, паспортизації та подальшого роздільного тривалого зберігання протягом 50 років відпрацьованих джерел альфа-, бета-, гамма- і нейтронного випромінювання до передачі їх на захоронення. До сховища планується перевезти ВДІВ з підприємств «Об’єднання «Радон» в кількості до 500 000 одиниць.
У будівлі сховища розміщені установка кондиціювання і зона зберігання джерел, в якій розташовані сховища трубного та модульного типів.
Рисунок 1 – Централізоване сховище відпрацьованих джерел іонізуючого випромінювання
У сховищі передбачено поводження з 5-ма потоками джерел (рисунок 2):
- потік 1 (зелений): РІТЕГ (бета-джерела) сумарною активністю 2,7х1016 Бк;
- потік 2 (жовтий): БГІ і Е (гамма-джерела);
- потік 3 (синій): нейтронні джерела сумарною активністю 1,1х1014 Бк;
- потік 4 (червоний): інші високоактивні джерела сумарною активністю 3,8х1015 Бк;
- потік 5 (бірюзовий): інші низькоактивні джерела сумарною активністю 3,7х1013 Бк.
Потік 1
РІТЕГ доставляють у сховище спеціальним автотранспортом і без обробки розміщують на зберігання у спеціально відведену зону зберігання.
Потік 2
З ділянки прийому БГІ і Е джерела доставляють до приміщення для попередньої обробки для послаблення затискачів на корпусі. Після цього їх доставляють до гарячої камери А, де за допомогою паралельних маніпуляторів, джерело виймають з корпусу. Потім джерело через спеціальні дверцята у стінці камери за допомогою паралельних маніпуляторів передають до гарячої камери В, де виконують їх характеризацію та сортування. У гарячій камері С джерела розміщують у капсули, які закручують кришкою і розміщують в спеціальні металеві стакани з пробкою, які за допомогою автоматизованого перевантажувального комплексу доставляють до відповідних відсіків зберігання трубного типу.
На кожну капсулу з джерелом, яка передається на тривале зберігання, складається окремий паспорт. У комп'ютеризованій базі даних передбачено автоматичне порівняння результатів характеризації джерел з даними паспортів.
Потік 3
З ділянки прийому нейтронні джерела доставляють до гарячої камери В, де виконують їх характеризацію і сортування. У гарячої камері С нейтронні джерела розміщують у контейнери, які за допомогою автоматизованого перевантажувального комплексу доставляють до спеціального приямку в зоні зберігання.
Потік 4
З ділянки прийому високоактивні джерела доставляють до гарячої камери В, де виконують їх характеризацію і сортування. У гарячої камері С високоактивні джерела розміщують у контейнери, які краном доставляють до відповідних відсіків зберігання.
Потік 5
Після доставки низькоактивні джерела доставляють до рукавичного боксу, де виконують характеризацію та розміщення в спеціальні контейнери, які потім розміщують в спеціальному приямку зони зберігання.
Після закінчення терміну зберігання передбачено вилучення джерел зі сховища та їх захоронення.
При тривалому зберіганні джерел ведеться контроль стану упаковок з джерелами, стану обладнання та механізмів, вологості і утворення конденсату, радіаційної обстановки.
Рисунок 2 – Схема поводження з ВДІВ
Передача джерел до сховища здійснюється таким чином:
- на підприємствах «Об’єднання «Радон» формуються партії джерел та складаються на них паспорта;
- прийом-передача партії джерел між підприємствами «Об’єднання «Радон» та ЦСВДІВ здійснюється за узгодженою процедурою;
- на ділянці прийому здійснюється вхідний контроль джерел на відповідність критеріям приймання на зберігання та наявність пошкоджень при транспортуванні;
- при проходженні вхідного контролю джерела передаються або далі по ланцюжку технологічного процесу в залежності від типу джерела, або тимчасово зберігаються в приміщенні тимчасового розміщення контейнерів з джерелами;
- при встановленні будь-яких невідповідностей приймається спеціальне рішення про те, що робити далі з джерелом.
Рисунок 3 – Зона зберігання (зліва БГІ та Е, справа – контейнерів з нейтронними джерелами
Рисунок 4 – Розміщення стакану з капсулою з ВДІВ

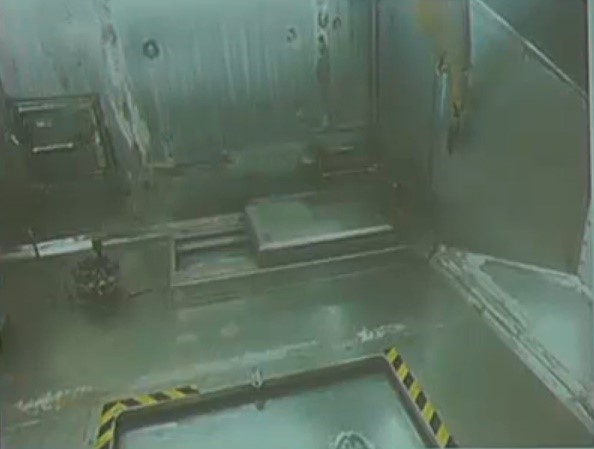

Рисунок 5 – Гаряча камера

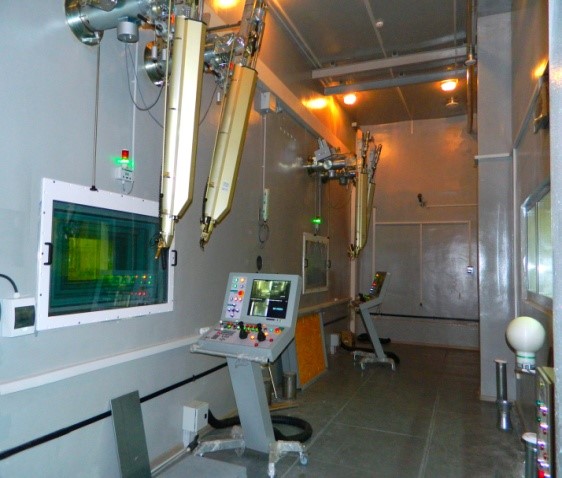

Рисунок 6 – Операторська гарячої камери з маніпуляторами

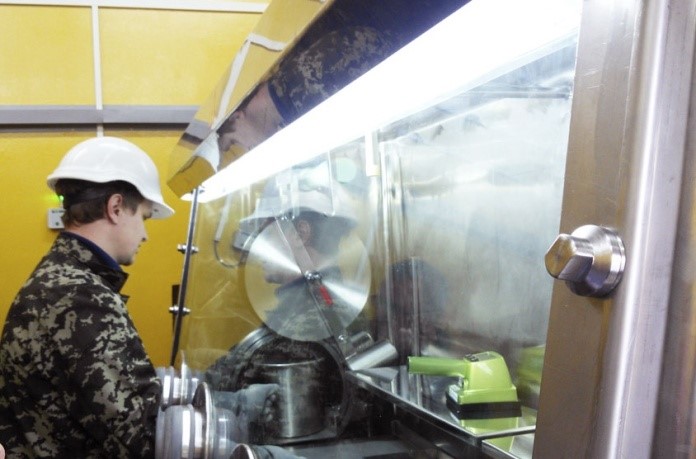

Рисунок 7 – Рукавичний бокс
У 2019 році були проведені «гарячі» випробування з активними відпрацьованими джерелами іонізуючого випромінювання з метою відпрацювання технології поводження з ними у сховищі, за результатами яких було виявлено низку недоліків.

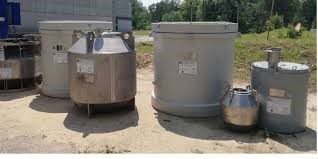

У тому ж році в рамках міжнародного проекту, реалізованого в рамках угоди між Україною та США щодо надання допомоги Україні в ліквідації стратегічної ядерної зброї, а також запобігання розповсюдженню зброї масового знищення, підприємствам «Об’єднання «Радон» та ЦППРВ були передані 28 контейнерів для транспортування та зберігання ВДІВ, 4 крана для перевантаження джерел та 5 біологічних захисних екрана.
В цих контейнерах відпрацьовані джерела прийматимуть на підприємствах «Об’єднання «Радон» звідки після формування партії відправлятимуть до ЦСВДІВ. Партія контейнерів була виготовлена в Україні компанією «НТ-Інжиніринг».
2 липня 2020 року у ДАЗВ України відбулася онлайн-нарада за участю представників ДСП «ЦППРВ», Держатомрегулювання, Українського Науково-технологічного центру та Департаменту уряду Великобританії з питань бізнесу, енергетики та промислової стратегії. Під час наради українська та британська сторони обговорили поточну ситуацію щодо ліцензування ЦСВДІВ, а також перелік обладнання, яке треба поставити для завершення етапу «гарячих» випробувань та переходу сховища до промислової експлуатації.
